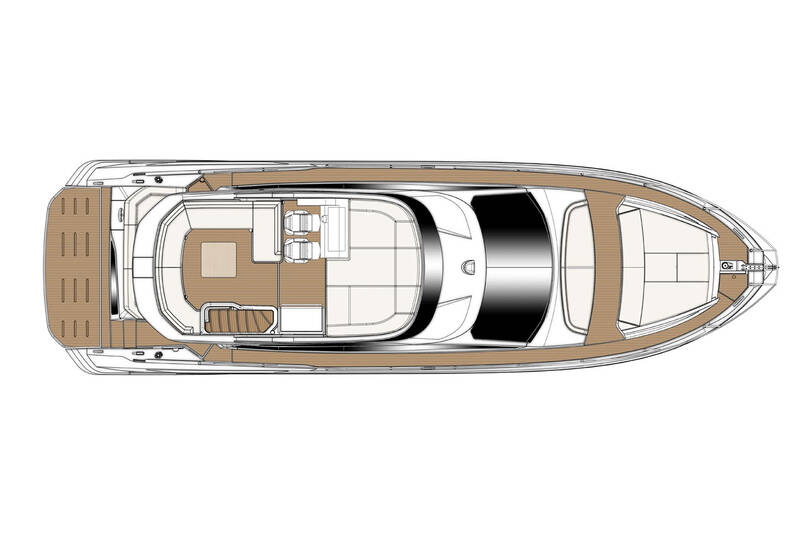

Флайбридж
- Доступ на флайбридж через сходи, розташовані праворуч
- Зовнішні сходи з GRP з тиковим покриттям
- Нековзна підлога
- Двері доступу до салону
- Приладова панель на посту керування на флайбриджі з оргскла
- Логотип на боці склопластику
- Поручні з нержавіючої сталі

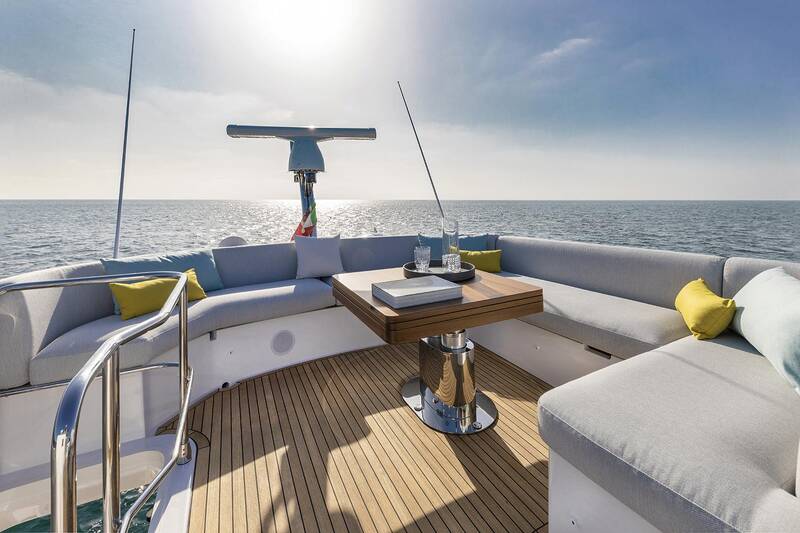

- Обідня зона з C-подібним диваном зі спинкою та знімними подушками для екстер'єру
- Стіл із центральною фіксованою опорою з нержавіючої сталі
- Зона для засмагання у передній частині флайбриджу
- Рятувальний пліт під диваном (флайбридж, лівий борт)
- Вет-бар на флайбриджі (опціонально):
- - раковина вбудована з висувним краном
- - холодильник / льодогенератор
- - Барбекю із захисною кришкою з нержавіючої сталі для вет-бару та захисний вимикач
- - відро для сміття
- Крісло капітана для однієї людини по лівому борту (сидіння або лава)
- Регульований штурвал (чотирьох-спицеве кермо, пофарбоване в білий колір)

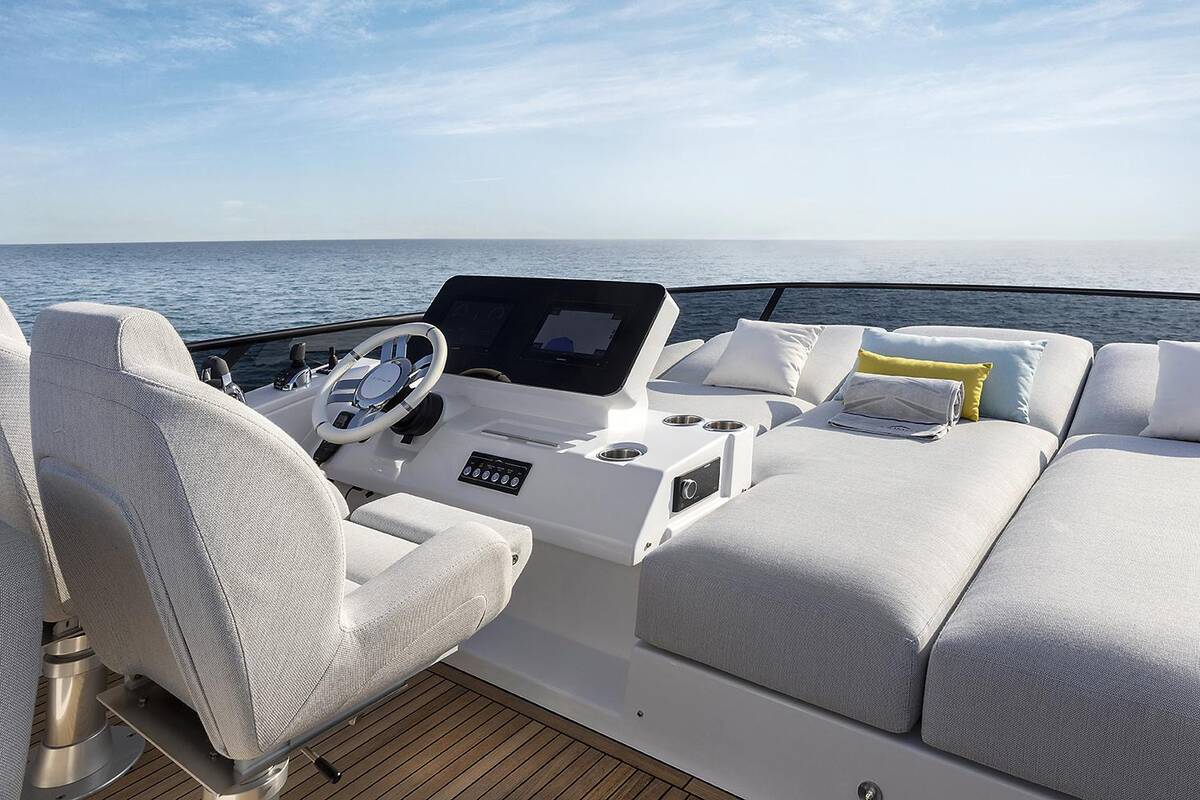

- Приладова панель на флайбриджі складається з:
- - Дисплей двигуна Volvo Penta
- - електронні навігаційні інструменти, версія Bronze
- - дроселі двигуна
- - джойстик маневрування Volvo Penta
- - Якірна лебідка та лічильник якірного ланцюга, вбудований в електронні прилади
- - Контроль звукового сигналу
- - Системи зв'язку (VHF)
- - Управління транцевими плитами
- Стоки
- Мачта
- Відповідні навігаційні вогні
- Ручний прожектор
Носова частина
- Рундук для якірного ланцюга доступний через люк, з дренажем
- Зберігання кранців у передньому рундуку
- Якірна лінія з нержавіючої сталі, захист від тертя.
- Люк у носовій частині (аварійний вихід з VIP каюти)

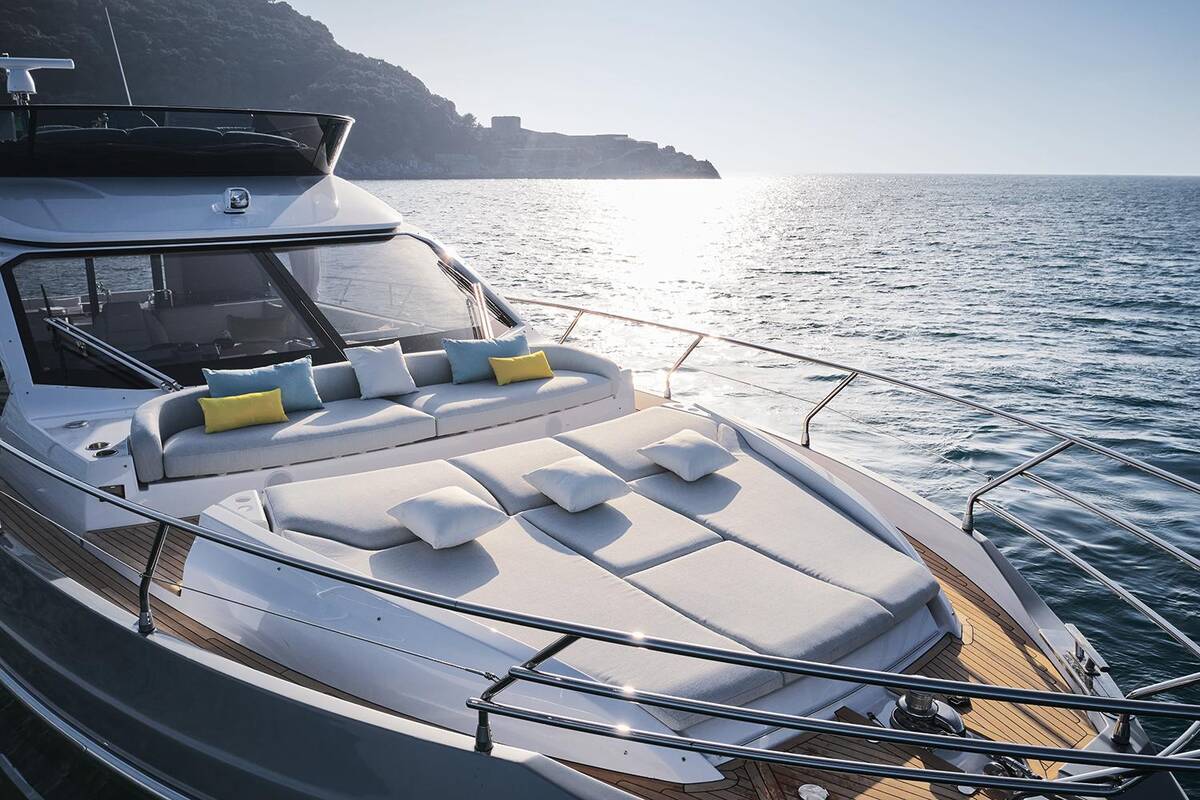

- Чотиримісний диван, розташований обличчям до носової частини, зі знімними подушками

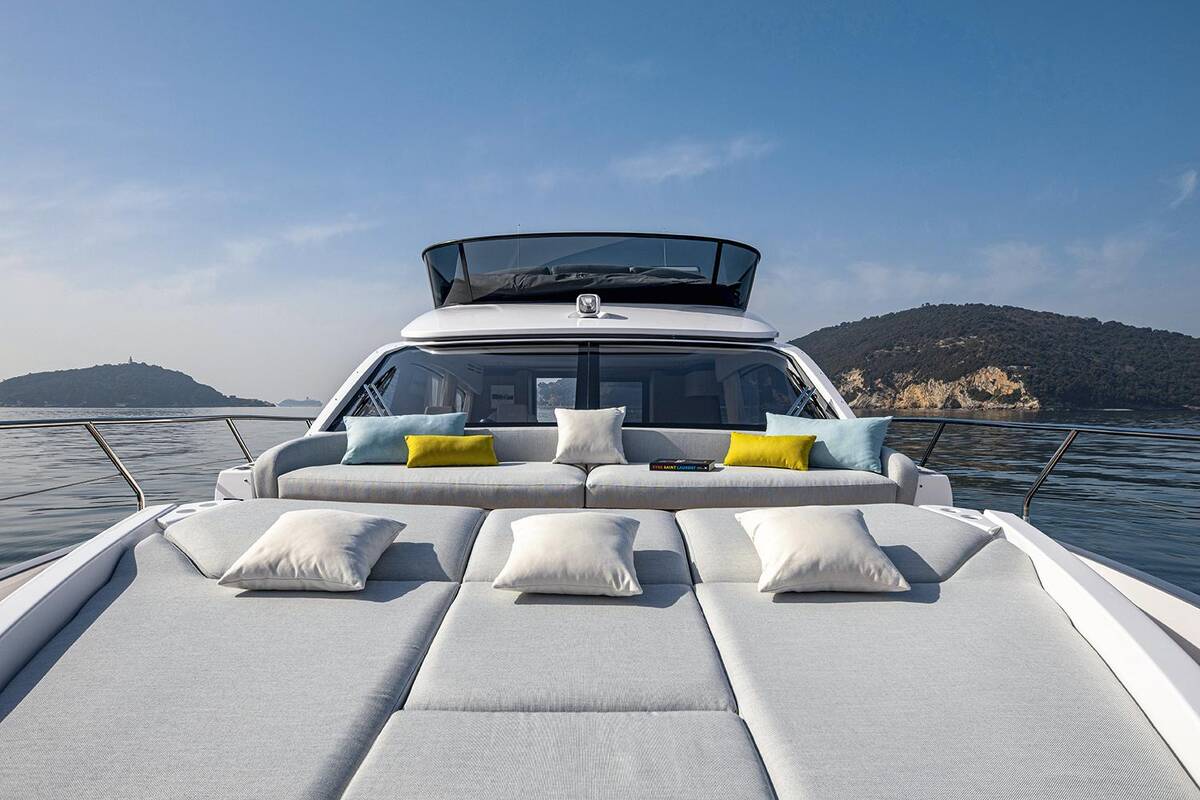

- Зона для засмагання
- Нековзна підлога
- Стоки
Бічні проходи
- Заправка: дві «дизельні» заправні отвори з кришками
- Прісна вода: один отвір із заглушкою «вода» Ø85 мм
- Отвори для «чорної води»: один отвір «відходи» для зливу води Ø75 мм без кришки
- Привальний брус із нержавіючої сталі та високого опору ПВХ
- Нековзна підлога
- Поручні

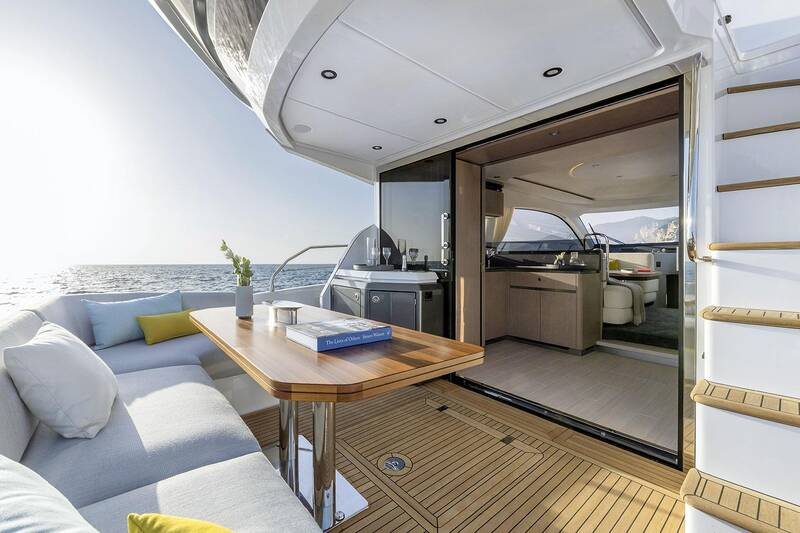

Кокпіт
- Доступ на кокпіт, праворуч
- Швартові зони з обох боків

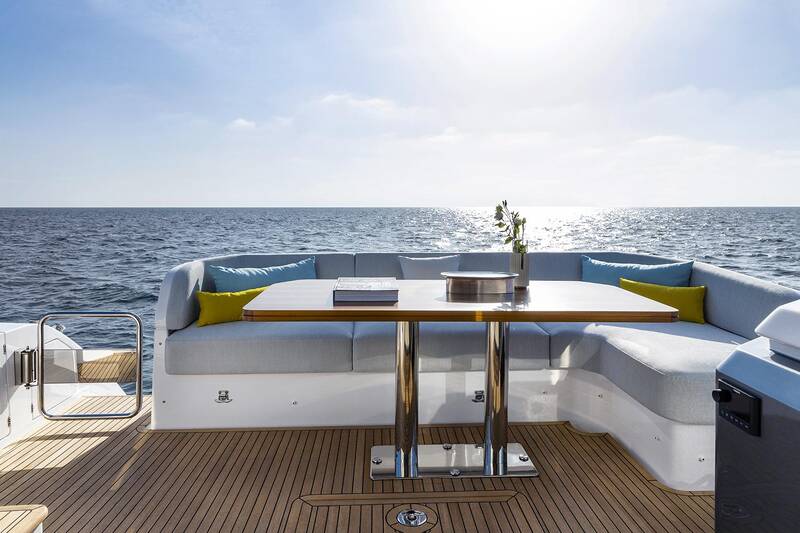

- 6-місний Г-подібний диван на кокпіті (інтегрований в корпус зі склопластику)
- Подушки для дивана на кокпіті
- Двері доступу в салон, виконані в алюмінії із загартованим склом: три плоскі панелі, що відкриваються у бік лівого борту
- Доступ до моторного відсіку через двері в підлозі на кокпіті
- Нековзна підлога
- Поручні на сходах для доступу на флайбридж
- Світильники в стельовій панелі на кокпіті

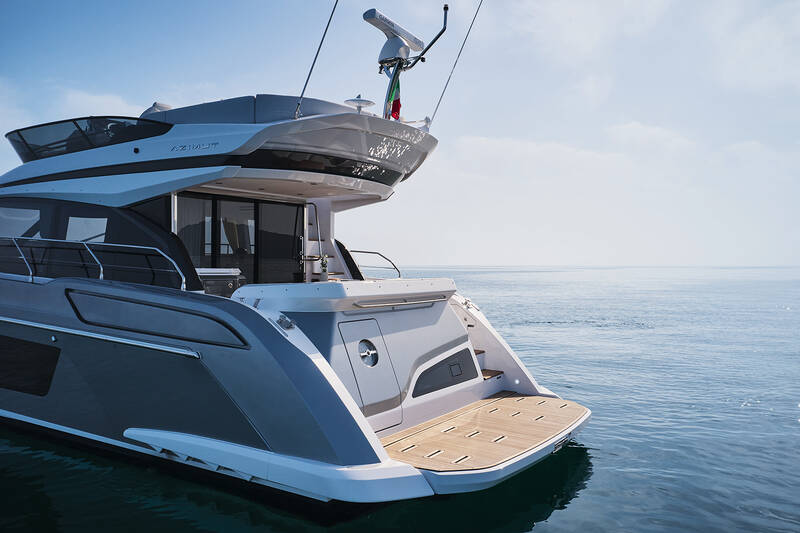

Плавальна платформа
- Гідравлічна платформа
- Сходи для спуску у воду
- Гаряча та холодна вода для душу
- Нековзна підлога
- Доступ до каюти екіпажу через двері на транці
- Встановлення тендеру (опціонально):
- - Максимальні розміри тендеру – на платформі: 2.90 x 1,70 м (9'6"x 5'7")
- - вантажопідйомність, виключаючи склопластик, обробку тиком та сходи: 380 кг (837,7 фунт)
- Тендер, що рекомендується - на платформі: Pirelli J29

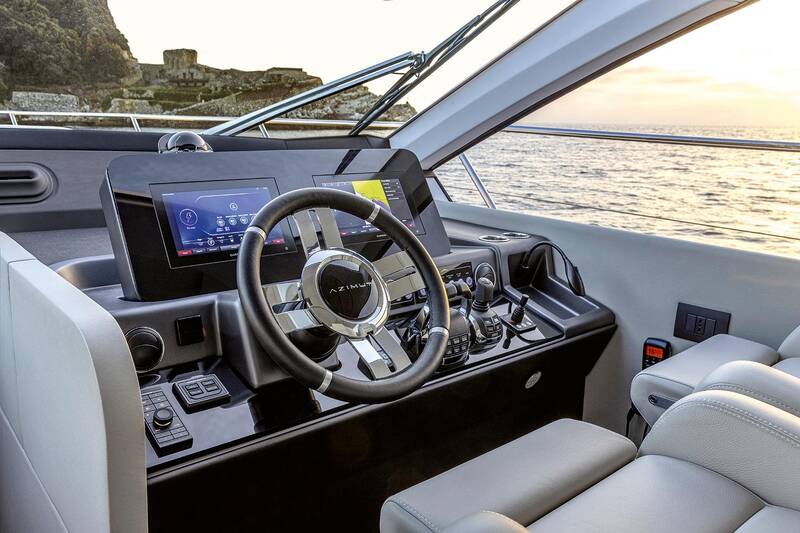

Пост управління
- Одиночне крісло капітана
- Шкіряний регульований штурвал зі спицями з нержавіючої сталі
- Приладова панель складається з:
- - Дисплей двигуна Volvo Penta
- - електронні навігаційні інструменти, версія Bronze
- - Якірна лебідка та лічильник якірного ланцюга, вбудований в електронні прилади
- - дроселі двигуна
- - Джойстик маневрування Volvo Penta
- - Системи зв'язку (VHF)
- - Управління транцевими плитами
- - магнітний компас
- - USB-розетка
- - регульовані виходи кондиціювання повітря
- - Горн, якірна лебідка, склоочисники, омивачі лобового скла, паралель акумулятора двигуна та вимикачі звуку
- Аварійна панель

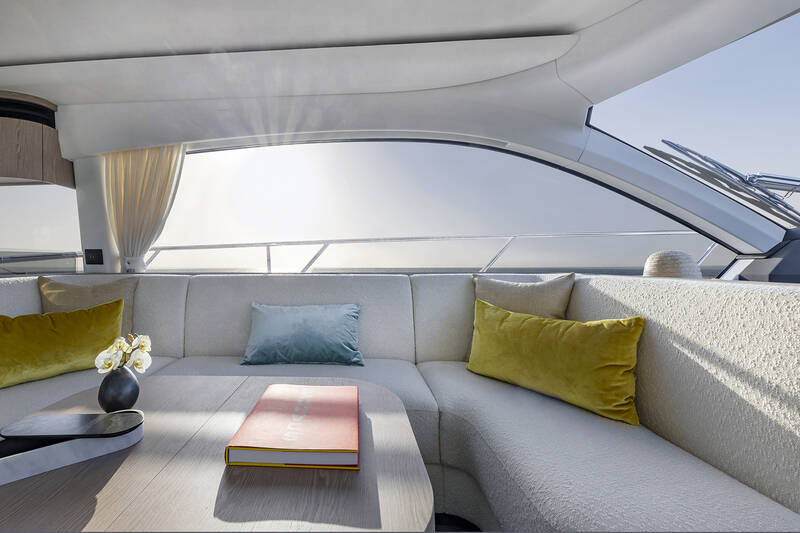

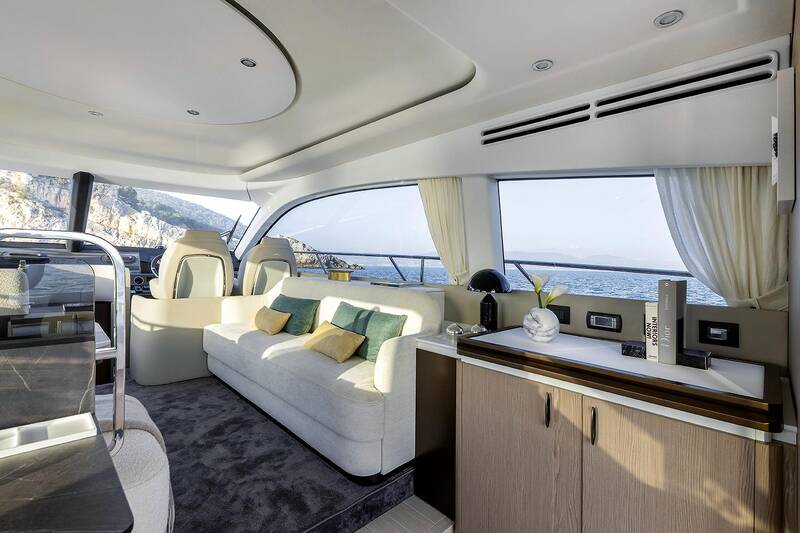

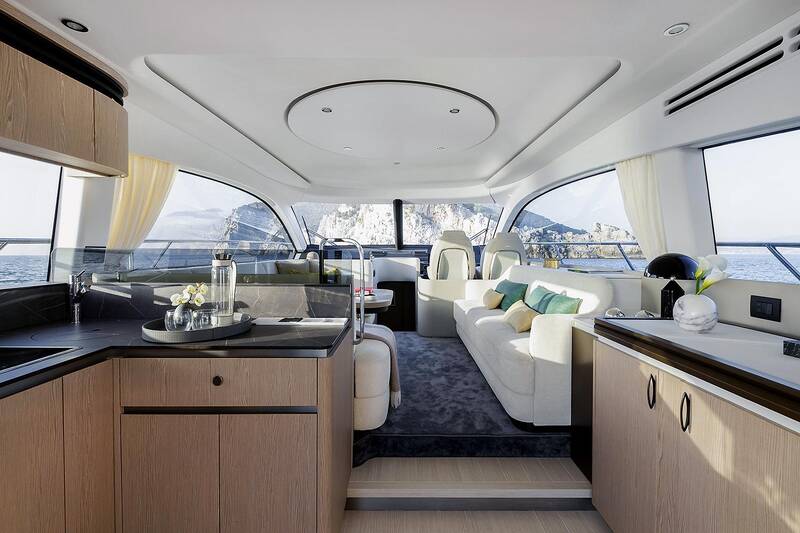

Салон та обідня зона
- Шафи, з дубового дерева
- Килимове покриття
- Один диван по правому борту, двомісний
- Один "C" - подібний широкий диван по лівому борту, чотиримісний
- Шафа для посуду
- Місце для встановлення ТВ
- Лакована дерев'яна стеля зі склопластику
- Римські жалюзі для передніх вікон та штора для дверей салону
- Два динаміки
- Стіл у салоні з опорою з нержавіючої сталі

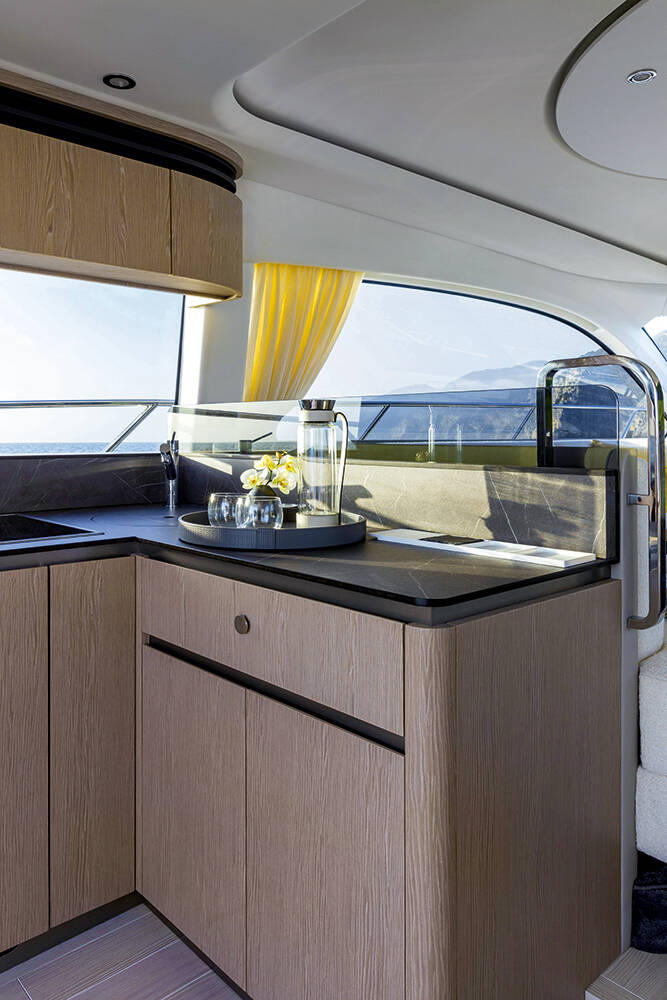

Кухня
- Розташована в кормовій частині головної палуби по лівому борту
- Ламінована підлога
- Керамічна варильна поверхня з двома конфорками
- Витяжка
- Раковина з нержавіючої сталі
- Холодильник/морозильник (220 л - 7,76 CU.FT)
- Мікрохвильова піч + гриль
- Відро для сміття
Коридор
- Коридор на нижній палубі з килимовим покриттям
- Світильники
- Перегородка в оббивці з дерева та штучної шкіри
- Поручні

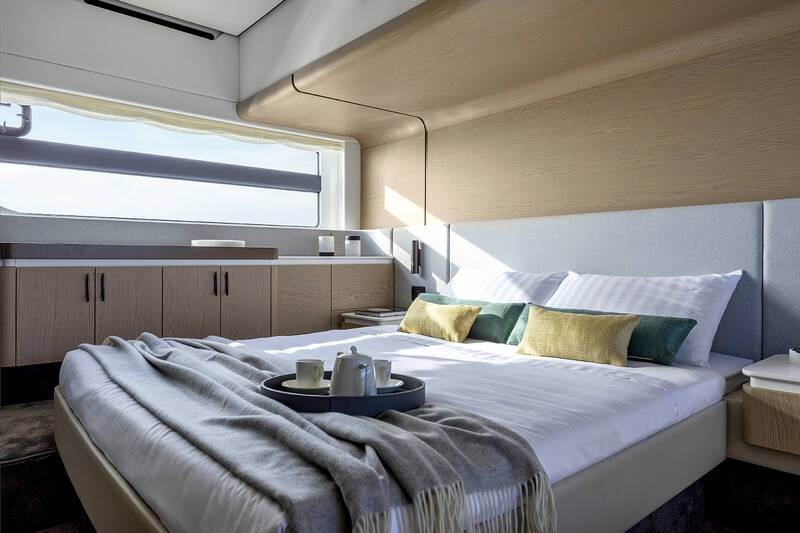

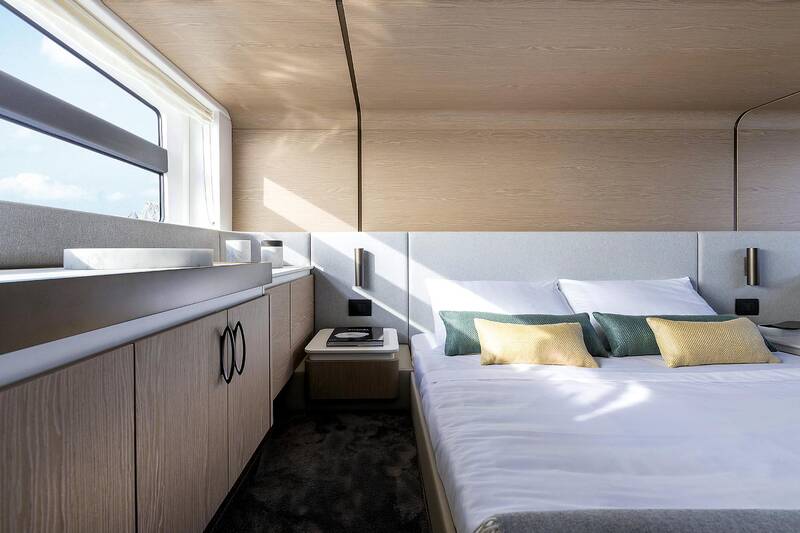

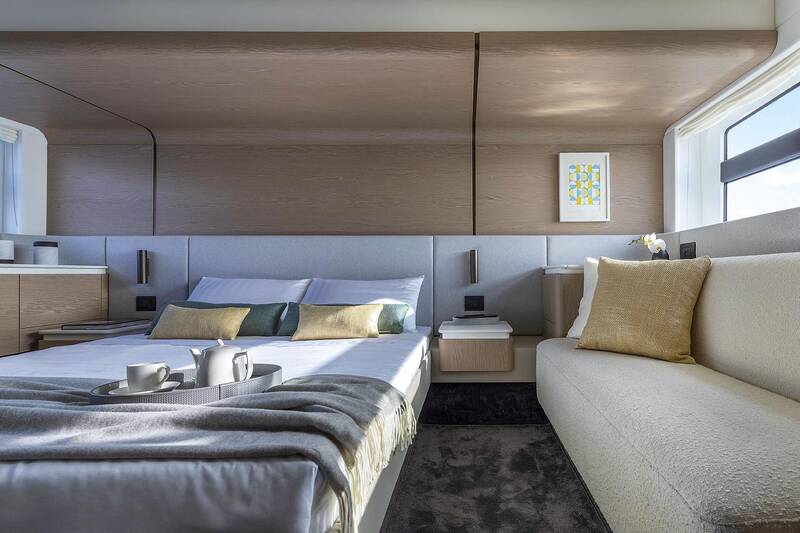

Каюта власника
- Каюта власника завширшки корпусу складається з:
- Двоспальне ліжко в центрі яхти, з відкидною основою та шафкою
- Дерев'яне узголів'я
- Дві фіксовані тумбочки з поверхнями, що відкриваються.
- Шафа з панелями та полицями по правому борту
- Гардероб із вішалкою по лівому борту
- Диван по лівому борту
- Світильники
- Два ілюмінатори
- Вікна у корпусі
- Римські жалюзі
- Дзеркало на передній перегородці каюти, праворуч
- Перегородка в оббивці зі штучної шкіри
- Оббивка стін тканиною
- Стелі зі вставками зі штучної шкіри
- Місце для ТВ
- Розетки
- Панель керування системою кондиціювання повітря (якщо A/C встановлено)

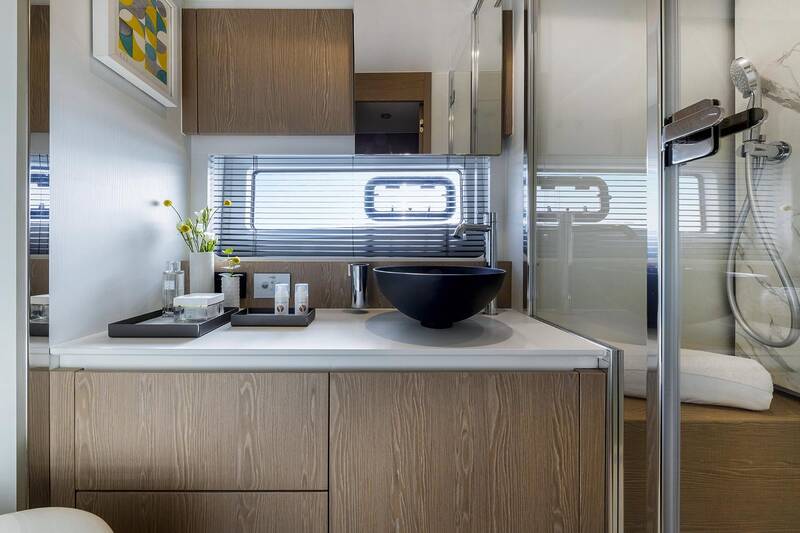

Санвузол власника
- Розташований спереду каюти власника по лівому борту. Складається з:
- Незалежний доступ із каюти власника
- Лакована стільниця та круглий умивальник Vetro Freddo
- Унітаз Tecma
- Змішувач
- Окрема душова
- Плоскі двері душа
- Хромована душова рейка
- Настінна шафка з двома дзеркальними панелями над умивальником та тумба під умивальником з полицями
- Світильники
- Один ілюмінатор, що відкривається
- Жалюзі
- Нековзна підлога в душі
- Розетки
- Банні аксесуари

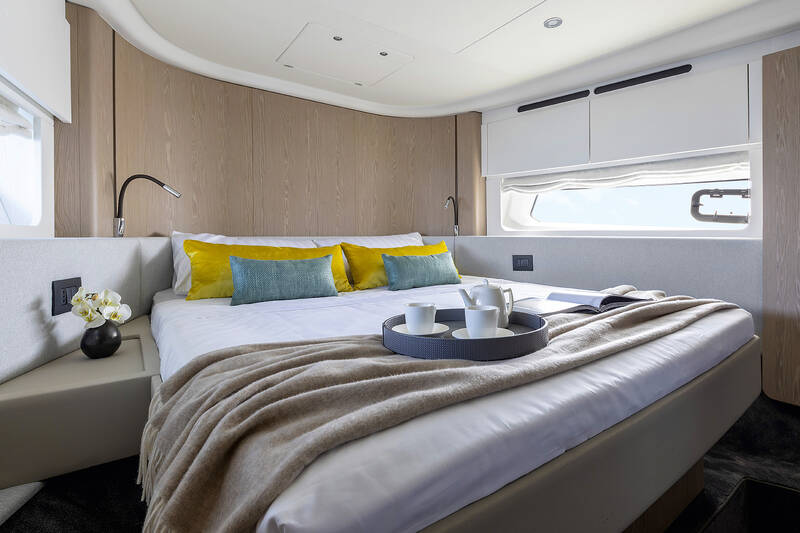

VIP каюта
- Розташована в носовій частині, доступ через центральний коридор. Складається з:
- Двоспальне ліжко в центрі яхти з шафкою
- Дерев'яне узголів'я
- Дві відкриті настінні полиці з місцями для зберігання (з кожного боку) над вікнами
- Дві шафи з вішалками та дзеркалом
- Стелі зі вставками зі штучної шкіри
- Світильники
- Аварійний вихід у стелі через прихований прямокутний люк, що веде до зони для засмагання в носовій частині
- Прямий доступ до VIP / гостьового санвузла
- Два ілюмінатори, що відкриваються, вбудовані у вікна
- Жалюзі
- Оббивка тканиною перегородок
- Килимове покриття
- Панель керування системою кондиціювання повітря (якщо A/C встановлено)
- Розетки

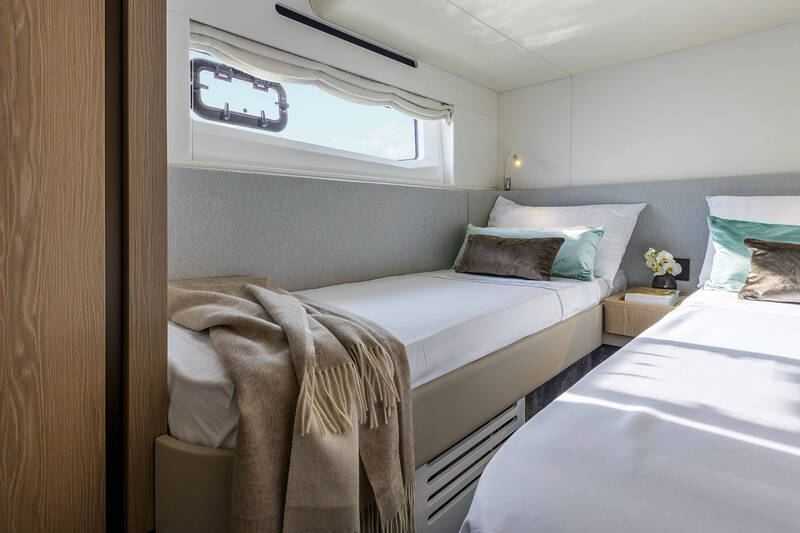

Гостьова каюта
- Розташована праворуч
- Два односпальні ліжка з шафками
- Один гардероб з вішалками та полицями
- Одна центральна тумбочка між ліжками
- Уголів'я ліжок зі штучної шкіри
- Стелі пофарбовані
- Світильники
- Уголів'я ліжок зі штучної шкіри
- Один ілюмінатор, що відкривається
- Килимове покриття
- Оббивка перегородок з тканини, дерева та лакованих вставок
- Жалюзі

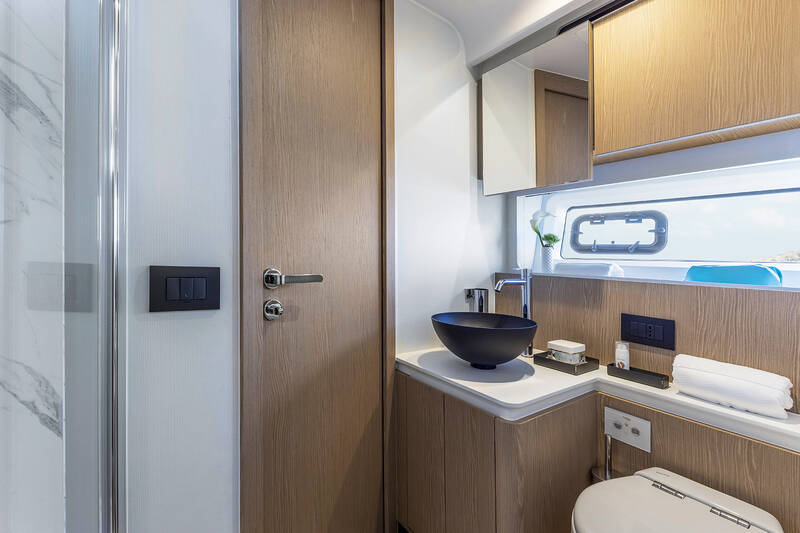

VIP / Гостьовий санвузол
- Знаходиться перед VIP-каютою, праворуч
- Прямий доступ з VIP каюти або з коридору
- Лакована стільниця та круглий умивальник Vetro Freddo
- Змішувач
- Унітаз Tecma
- Окрема душова
- Плоскі двері душа
- Хромована душова рейка
- Світильники
- Тумба під умивальником з полицями
- Настінна шафка з дзеркалом
- Один ілюмінатор, що відкривається
- Жалюзі
- Нековзна підлога в душі
- Банні аксесуари
- Розетки
Зона екіпажу (опціонально)

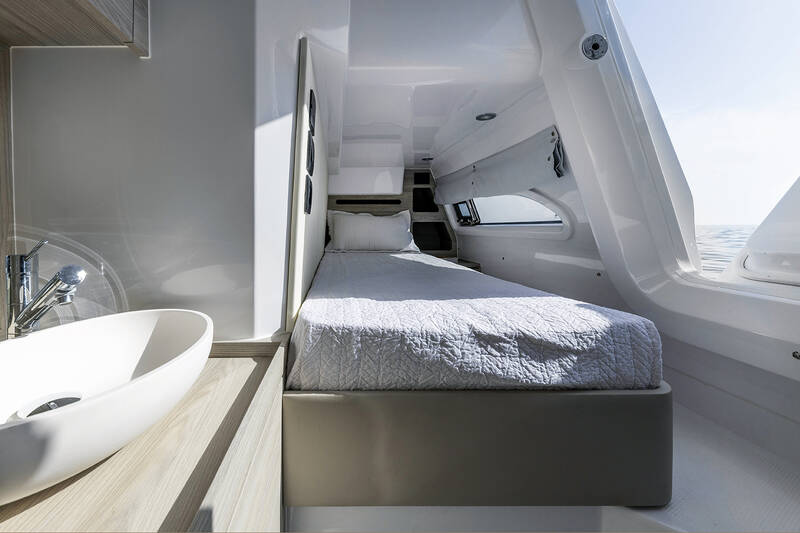

Каюта екіпажу
- Розташована в кормовій частині
- Доступ з плавальної платформи
- Односпальне ліжко
- Один гардероб з правого борту
- Стельова панель зі склопластику
- Полиці на перегородці, біля підніжжя ліжка
- Ілюмінатор, що відкривається
- Нековзна підлога
- Світильники
Санвузол екіпажу
- Унітаз Tecma
- Умивальник
- Хромований змішувач із висувною душовою головкою
- Душова зона з водонепроникною шторкою
- Настінна шафка з дзеркалом
- Тумба під раковиною
- Розетка
- Банні аксесуари
Електрична система
- Основні характеристики
- Береговий блок живлення
- Електрична панель постійного струму: встановлені три, одна з яких на передній перегородці моторного відсіку
- Електрична панель змінного струму: дві встановлені, одна з яких на передній перегородці моторного відсіку
- Допоміжна електрична панель встановлена у шафі при вході в салон
- Аварійна панель керування на електричній панелі
- Панель управління вимкненням батареї, встановлена на кокпіті
- Напруга на борту:
- - 230 В - 50 Гц змінного струму
- - 24 В постійного струму від батарей
- - 12 В постійного струму від батарей і напруги змінного / постійного струму
Генератор
- Один однофазний генератор 5 кВт/230 В змінного струму - 50 Гц для дистанційного запуску системи ЄС
- Розетки берегового живлення
- ЄС одна розетка 3P-50 А
- Джерела живлення змінного струму контролюються на головній електричній панелі у моторному відсіку для мережі 230 В. Джерела живлення захищені силовими вимикачами відповідного розміру і вводяться в мережу за допомогою пультів дистанційного керування.
Батареї
- Шість сервісних батарей 90 Ач - 12В постійного струму
- Чотири батареї двигуна 90 Ач - 12В постійного струму
- Один генератор батареї 70 Ач - 12В
- Один зарядний пристрій для сервісної/стартерної акумуляторної батареї 60 Aч - 24В
- Один зарядний пристрій для стартера генератора 12 AH - 12 В
Світильники та розетки
- 230 В розетки змінного струму для основного енергопостачання, тип ЄС
- USB-розетки
- Внутрішнє освітлення: 24 В світлодіодний тип
- Зовнішнє освітлення: 24 В світлодіодний тип
Електронні навігаційні інструменти
- Для стандартної специфікації див. «Обладнання для приладової панелі на флайбриджі» та «Обладнання для приладової панелі на головному посту управління»
- Для отримання детального списку альтернативного/додаткового обладнання, будь ласка, зверніться до прайс-листу.
Система помп
- Основна система, що складається з трьох автоматичних та незалежних насосів, розташованих у кожному водонепроникному відсіку:
- - два в моторному відсіку (спереду та на кормі)
- - один (центральний) під підлогою каюти власника
- Вторинна або допоміжна система, що складається з двох ручних насосів з трьома точками всмоктування, такими:
- - два в моторному відсіку (спереду та на кормі)
- - один (центральний) під підлогою каюти власника
Система пожежогасіння
- Один газовий вогнегасник у моторному відсіку
- Одна система ручного керування активацією на кокпіті
- Системний індикатор / скидання під панеллю приладі
Паливна система
- Два пластикові паливні баки розташовані поперек у передній частині моторного відсіку, всього 2400 л (634 US.liq.gal.)
- Один електронний датчик рівня палива (правий бак), що контролюється через індикатор на посту управління
- Один оптичний датчик рівня палива на баку по лівому борту
- Два фільтри RACOR для двигунів (по одному на кожен)
- Дві вентиляції для баків на перегородках з обох боків
- Дистанційне відключення дизельного двигуна через електромагнітний клапан 24 В
- Дистанційне відключення дизельного генератора через електромагнітний клапан 12 В
- Два заправні отвори на бічних проходах (по одному на кожній стороні)
- Можливість вирівнювання рівня дизеля з одного паливного бака до іншого, використовуючи трубку
- Можливість заправлення дизельних баків з одного заправного отвору за допомогою трубки.
Система прісної вод
- Один 590 л (155.86 us.liq.gal.) пластиковий бак під житловою зоною, сходами та коридором
- Отвори для заправки прісною водою розташовані на передній частині бокового проходу по лівому борту.
- Насос для прісної води, розташований в моторному відсіку, в кормовій частині лівого борту (24 В - 50/60 Гц) з електронним керуванням
- Водонагрівач 60 л (15,85 us.liq.gal.) під коридором
- Система зливу в туалеті прісною водою
- Один датчик рівня прісної води з електронним індикатором на посту керування
- Система, яка може бути ізольована колекторами ACORN під підлогою коридору
Система «чорних вод»
- 175-літровий бак (46.23 US.liq.gal.) з поліетилену під VIP-каютою (передній бак)
- Один датчик рівня з електронним індикатором на панелі приладів поста управління
- Два вентиляційні отвори для баків на перегородці з фільтром проти запаху
- Один мацераторний насос
- Отвір для викачування на бічному проході правого борту
- Унітаз Tecma
- Отвір у зовнішні води з бака
Система «сірих вод»
- Поліетиленовий бак 175 л (46.23 us.liq.gal.), під коридором зони екіпажу (центральний бак)
- Один датчик рівня з електронним індикатором на панелі приладів поста управління
- Отвір у зовнішні води з бака
- Два вентиляційні отвори на перегородці
- Діафрагмовий насос
Система морської води
- Система охолодження двигуна: включає два отвори для морської води з фільтром і 2 "1/2 кульовим клапаном
- Система охолодження генератора: включає один отвір для морської води з фільтром і 1-дюймовим кульовим клапаном
Вентиляція моторного відсіку
- Дві витяжки, розташовані за моторним відсіком, які передають повітря зовні через отвори на перегородці корпусу
- Два природні вентиляційні отвори на кожній стороні
- Один природний отвір вентиляції на кожній стороні
- Панель для внутрішньої рециркуляції повітря
Обладнання
- Один телескопічний багор
- Два комплекти швартових
- Швартові для кранців: 18 м (59 ')
- Один обмежувач для якірного ланцюга
- Шість кранців
- Шість чорних чохлів для кранців
- Один посібник користувача
- Одна дерев'яна модель човна
- Один буклет на гарантійне обслуговування Azimut
- Два нетонучі брелоки
- Одна сумка з логотипом для посібників
- Один тримач дистанційного керування з логотипом
- Одна сумка для зберігання душової трубки
